一、微型振动盘工作组成组件

    振动盘其主要组成部分分为四大类：

    1、料斗，常用料斗主要是有筒形料斗、锥形料斗、分线料斗、螺旋、线料斗。

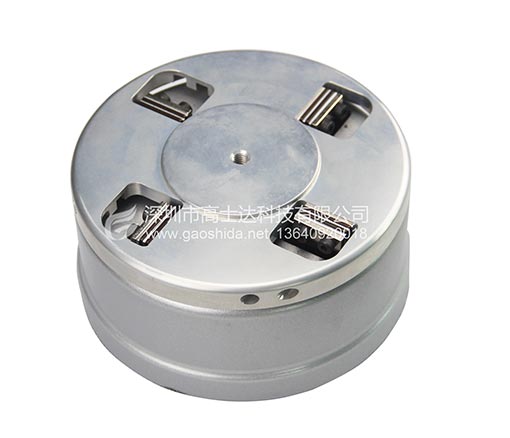

    2、底盘，常见的底盘是由正拉、压电式、侧拉、精密等四种类型底盘。

    3、控制器，主要是分为普通控制器、调频控制器、分极控制器、带缓启动控制器、数显调频控制器五种。

    4、直线送料器,这几部分构成了完整的振动盘系统。

    二、振动盘工作过程

    振动盘工作原理就是由以上四部分共同协作而完成的，这个系统较终的目的是将杂乱无章的工件进行有秩序地定向排列，然后能够整齐准确地输送到下一道工作环节，它通过动力源的振动马达工作产生定向频率的力，马达主要是依靠脉冲电磁铁产生的磁场作用，使料斗向着振动盘斜面方向的垂直分支方向振动,从而造成振动体下的弹簧片产生一定倾斜的角度，使料斗在垂直方向以垂直轴作为中心作扭摆振动，在这种振动的刺激下，料斗内的工序e799bee5baa6e59b9ee7ad9431333431346333零件将会沿螺旋轨道上升，从而向着出料口前进直至出去。

    当然不同的料斗其运动的轨迹不一定完全相同，例如直线形料斗它是以往复式的直线运动作为主振力，而圆筒形料斗是以往复扭转式的运动轨迹作为振动力。振动盘是一种将产品各个部位有序地进行组装从而排序出来的自动组装机械设备。

    三、振动盘各个组件工作原理

    振动盘各个组件在整个系统中分工合作，也起着不可磨灭的作用。

    1、料盘是振动盘主体工作的场所，所有的料件都会在这里进行分选区并送出。

    2、振动盘底座是支撑设备正常工作的基础建设，以吸收振动所产生的力量。

    3、电磁铁是整个振动盘的动力来源。它的组成是整个振动盘能够正常工作的关键所在。通常它的动力材料会采用电机、电磁铁及压电陶瓷这三种，但是总体来说，人们使用电磁铁比较多一些，因为它的优越性在行业有着广泛的应用。振动盘电磁圈在工作中是根据电磁吸力大小而产生上下振幅，调整其工作频率及幅度就可以调整出料的速度大小。

    4、弹簧板主要是起着连接作用，用来连接底座和料盘的，若是想调整下振动盘的工作状况，就需要调节弹簧板的弹力。

    振动盘工作原理就是借由各个部分的组件的统一协调作用，从而在整个工业体系中发挥着较重大的作用，调整各个部件的部分作用才能使整体工作更顺畅更速度。
