LED振动盘是一种自动定向排序送料设备，振动盘的组成包括料斗、底盘、控制器、直线送料器等，其工作目的是通过振动将无序工件自动有序定向整齐排列，准确输送到下道工序。下面贤集网小编为大家介绍振动盘的工作原理与振动盘上料过程及使用方法。学习自动化生产线，有好处！

    振动盘的功能

    产品自动排序，以实现下一步的的需求，比如自动取料或自动上料等功能。

    简单的产品进行筛选，比如筛选出规格不同的螺丝，不过要求比较高的靠振动盘是很难完成的，可以考虑定制一套机器。

    自动上料日常生活中用到振动盘最多的功能应该是振动盘的自动上料，所以很多时候人们也称振动盘为自动上料振动盘，可以把产品按照一定的规律摆放到指定的位置，这个在自动化产品中是经常用到的。

    振动盘工作原理

    料斗下面有个脉冲电磁铁，可以使料斗垂直方向上下振动，由于弹片的倾斜，使料斗绕其垂直轴做扭摆振动，料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到下道工序运动状态直线形料斗是往复直线式振动，而圆筒形是往复扭转式振动。主要是由一个振动马达作动力，振动马达工作时产生定向频率的力，只要把振动盘看成是一个斜面，再对这个斜面进行物理学的受力分析，你就能很容易理解它的工作原理了。振动盘电磁线圈在工作中，斜面受电磁力会微小的上下振幅，调整振动盘的工作频率以及间隙，就可以实现顺利工作。

    电磁式振动盘的工作原理

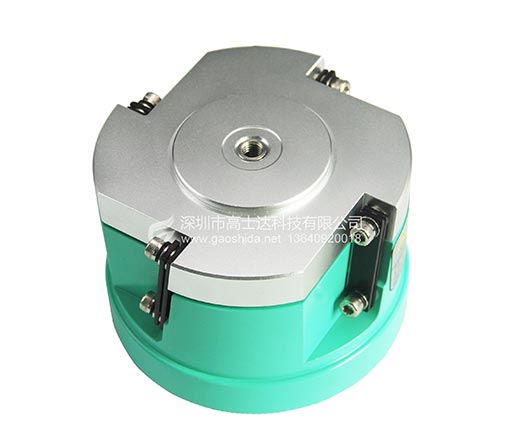

    振动盘是由振动板，电磁铁，衔铁，弹簧片，安装座，减振胶垫组成，利用控制器产生与系统固有频率相同的脉冲电流使电磁铁励磁后，系统发生共振，衔铁及振动板会快速的拉向电磁铁，因为下降速度很快，所以物料会浮在空中，并在重力作用下落向料盘，接着在弹簧片的作用下，衔铁及振动板又被推回，这时使料盘内的物料向前方移动，该作用以每分钟---次或更高的次数反复进行，使用权料盘内的物料平滑移动。交流电压使电磁铁产生磁场，由于频率很高，故产生的磁力也是瞬间变化的，底盘下面有---组一定的角度弹簧片，当电磁铁同交流电瞬间产生磁场，弹簧片受压，当电压正弦波变化的时候，弹簧片弹回来，就产生了力。

    振动盘的使用方法与注意事项

    振动盘调整步骤与要点

    确认振动本体位于盘面确实锁固。

    将控制器按钮调至中间位置。

    将电源打开，查看振动盘输送速度是否达到要求。

    没有达到要求，将锁付弹片之固定螺丝松脱任意一支，查看振动速度变化。

    若松脱弹片固定螺丝，振动速度变快，则表示弹片过厚，适度减少弹片数量或厚度后，再进行步骤,再次调试。

    反之则适度增加弹片或厚度后，再进行步骤,再次调试。

    若步骤（）的调整，振动速度变化不大时，则表示已完成弹片调整。

    电磁铁要对齐，间隙在---,间隙要平行。
